EMI 대책

HOME > 기술정보 > EMI 대책

EMI대책 서비스

현재 국내외적으로 크게 강화되고 있는 전자파 장해 규제문제를 해결하기 위해서는 대규모 시험 설비자금 투자와 고급 기술력 확보가 요구되나, 개별 중소업체로서는 어려움이 많은 실정입니다. 인증기관의 시설을 활용하고는 있다지만 비용적인 면에서도 만만치 않을 것입니다.

이러한 실정에 저희 (주)티엔씨 에서는 전자파 장해(EMI)중 전도노이즈(CE), 방사노이즈(RE) 대책에 대한 무료 서비스를 실시하고 있습니다. 당사에서 생산되는 우수한 품질의 LINE FILTER와 EMI대책 전문 기술진을 바탕으로 완벽한 해결책을 제시해 드리겠습니다.

EMI측정 대상

현재 CISPR를 비롯하여, FCC, EN, VCCI등 각국에서 방해파 규제가 실행되고 있습니다.
특히, 최근에는 전자기기의 분야에 있어서도 FCC, EN규제가 있어 이것을 만족시키지 않으면 상대국으로 수출 할 수 없는 실정입니다.

  • 정보기술장치
  • 전기기기,전동기
  • 방송용수신기
  • 반도체를 이용한
    수신기
  • 공업용,과학용,의료용
    고주파 이용 설비

전자파를 규제하는 목적

  • 전자파 간섭 현상에 의한 기기의 오동작 유발 : 기기의 성능저하, 인명사고
  • 자국의전파환경 보호 : 방송용전파(TV,FM,AM), 무선통신용전파(Celleluar,PCS)
  • 비관세 기술장벽으로 자국의산업보호
    • - 제품개발 일정지연에 따른 시장선점 불리
    • - 제품단가 상승에 따른 경쟁력 저하

전자파 적합성

주위의 환경 및 기기에 대해 전자파 장해를 일으키지 않고, 주위의 전자파 환경에서도 안전하게 동작할 수 있는 장치의 능력을 말합니다. 즉, 전자파를 발생시키는 기기로부터 나오는 전자파가 다른 기기의 성능에 장해를 주지 아니하는 전자파 장해 방지기준과 동시에 다른 기기에서 나오는 전자파의 영향으로 부터 정상 동작 할 수 있는 능력의 전자파 내성 기준에 적합하여 전자파의 보호기준에 적합한 것을 말합니다.

전자파 적합성 시험

전자파 적합성 시험은 전자파 장해시험(2가지) 및 전자파 내성시험 (6가지)를 말합니다.

  • 전자파 장해시험 : 전도 잡음시험, 방사 잡음시험
  • 전자파 내성시험 : 정전기 방전시험, 방사내성 시험, 전도내성 시험, 전기적 빠른 과도 시험, 서어지 시험, 전압변동시험

EMI대책 방법

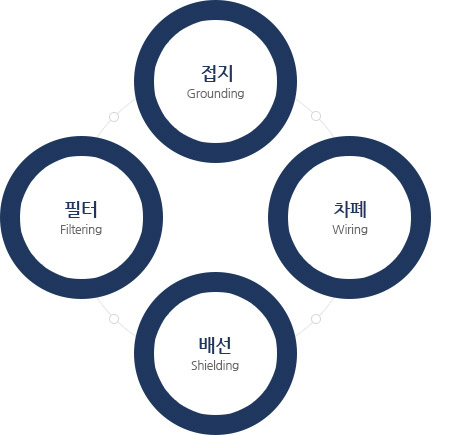

전자파를 감소하기 위해서는 다음과 같이 크게 4가지의 방법이 있습니다.

EMI대책 방법
접지(Grounding)
기기의 누설전류를 대지로 흐르게 하여 장비및 인체를 보호 하고 방해파의 전자기적 결합에 의한 전자파 장해를 최소화하기 위함.
필터(Filtering)
선로에 흐르는 노이즈를 최소화하기 위하여 필요한 주파수 범위에 따라서 여과시킴.
배선(Wiring)
노이즈의 전달경로인 선로에 흐르는 노이즈를 최소화하기 위하여 임피던스를 최소화하도록 선의 굵기를 굵고 짧게 하며 또한 전자파 발생원과 장해원을 분리함.
차폐(Shielding)
공간에서 유입되는 노이즈를 최소화하기 위하여 금속이나 도전성 물체에 밀폐시킴.

당사 보유장비 현황

당사 보유장비 현황 테이블
제조사 제품명 비고
EME Automotive Chamber 6.7m(L)*5.5m(W)*3.9m(H)
R&S® ESR7 EMI test receiver 9 kHz to 7 GHz
R&S® HFH2-Z6 Active rod antenna 9 kHz to 30 MHz
R&S® HK116E Biconical Antenna 20MHz to 300MHz
R&S® HL223 Log-Periodic Broadband Antenna 200MHz to 1.3GHz
R&S® ESH3-Z6 V-Network 100 kHz to 200 MHz Continuous current of up to 100 A
Schwarzbeck BBHA9120E Double ridged broadband horn antenna Frequency range : 0.5 to 6 GHz
Schwarzbeck NNBM 8124-400 Single path LISN (Automotive) CISPR 25 / ISO 7637 100 kHz to 110 MHz Max. 400 A
FCC F-70 Current Monitor Probe 1 kHz – 100 MHz DC to 400 Hz : 350 A
EME EMI Chamber 5.2m(L) * 7.75m(W) * 4.02m(H)
R&S® ESR3 EMI test receiver 9 kHz to 3 GHz
R&S® ESH2-Z3 Voltage Probe 9kHz ~ 30MHz
Schwarzbeck VULB9163 Biconic Logarithmic Periodic Antennas (Hybrid) 30 - 3000 MHz
R&S® ENV216 two-line V-network 9kHz ~ 30MHz
R&S® MDS-21 Absorbing Clamp 30MHz ~ 1GHz
R&S® ESPI3 EMI test receiver 9 kHz to 7 GHz
ADVANTEST R3361A SPECTRUM ANALYZER 9kHz ~ 2.6GHz
LIG Nex1 NS-30A SPECTRUM ANALYZER 1kHz ~ 3GHz
EMCIS LN2-16 LISN(Line Impedance Stabilization Network) 9KHz ~ 30MHz
EMCIS EA-300 EMI Analyzer 9kHz~300MHz
EMCIS LN4-50 LISN(Line Impedance Stabilization Network) 150KHz ~ 30MHz
EMCIS EA-2100 EMI Analyzer 9kHz~300MHz
HP 4395A Network Analyzer 10KHz ~ 500MHz
HP 4194A GAIN PHASE ANALYZER 100Hz~40MHz
