EMC 정보

HOME > 기술정보 > EMC 정보

EMC란

EMC란 Electro Magnetic Compatibility의 약어로 전자환경 문제에서의 전자기적 양립성 또는 전자적 적합성을 말한다.

전자기로 인한 전자파장애 등 전자환경 문제에는 많은 문제들이 있으며 무선통신에서의 채널간 상호간섭문제, 주파수 스펙트럼 효용문제, 방송 전파의 고스트(ghost)문제, 로봇 시스템 등 컴퓨터 응용기기의 오동작 및 안전성 문제, 정보통신 네트워크의 신뢰성 문제등이 있으며 나아가 인체 등 생물 생태계에 대한 전자에너지의 영향이 보다 중요한 EMC의 문제로 돼 있다.

예를 들면 텔레비전의 수신장애에서는 고층빌딩, 송전선, 고가교탑 등으로부터 반사되는 전파에 의한 고스트 발생, 정보통신 네트워크 에서는 무선이동통신에서의 주행성 패이징이나 도시전파 잡음에 의한 오동작, 사람을 비롯한 생물체에 미치는 생체장해(hazard)등 많은 문제들이 있다. 이들 불요 전자 에너지의 방사원에 대한 대책만이 아니라 장해를 받는 쪽도 내방해파특성(immunity)의 강화책을 강구, 실시해 조화있는 해결책을 탐구하는 것을 바탕으로 전자기적양립성(EMC) 이란 개념이 생겨났으며 이에 관련된 학문 체계를 환경전자공학이라고 한다.

즉, 전자파양립성(EMC)이란 내성(Immunity)을 향상시켜 감수성(Susceptibility)을 저하시키는 것 이다.

전자환경은 예전에는 전파잡음으로 일원적으로 파악되고 있었으나 전기적 에너지 이용의 증가에 따라 불요전자 에너지 방사가 증대, 이를 환경문제로 취급하게 됐으며, 미국전기 전자 공학회(IEEE)는 58년 전자파장해 전문그룹으로 GRFI(Group Radio Frequence Interference)를 만들었고 그 후 EMC소사이어티로 개칭하게 됐으며 매년 국제 학회를 개최하고 있다.

EMI란

EMI란 Electro Magnetic Interference의 약어로 전기ㆍ전자기기로부터 직접방사, 또는 전도되는 전자파가 다른기기의 전자기 수신 기능에 장해를 주는 것을 말한다.

국제전기표준회의(IEC)의 정의에 의하면 “EMI는 불필요한 전자기신호 또는 전자기 잡음에 의해 희망하는 전자기 신호의 수신이 장해를 받는 것” 으로 돼 있다.

1930년대 부터 대두되기 시작한 EMI가 50년대까지는 주로 전파잡음 간섭의 범위에서 다루어졌으며 1958년에 전기ㆍ전자 기기로부터 직접방사하는 방사잡음간섭(Radiated EMI)과 전원선을 따라 새어나오는 전도잡음간섭(Conductive EMI)등을 취급하는 전문그룹으로 GRFI(Group Radio Frequency Interference)를 미국전기전자학회(IEEE)내에 설치했다.

각종 전자기기의 사용이 폭발적으로 증가함과 동시에 디지털 기술과 반도체기술 등의 발달로 정밀전자기기의 응용분야가 광범위해지면서 이들로부터 발생하는 전자파 장해가 전파잡음 간섭을 비롯해 정밀전자기기의 상호 오동작, 인체등 생체에 미치는 생체악영향(Biological Hazard)등을 낳게 되어 생물 생태계에의 전자에너지의 영향이 큰 문제로 대두되면서 1973년에 IEC는 EMC(전자환경문제-Electro Magnetic Compatibility)를 다루는 기술위원회인 TC-77을 만들어 전자파 환경 문제를 중점적으로 심의하고 있다.

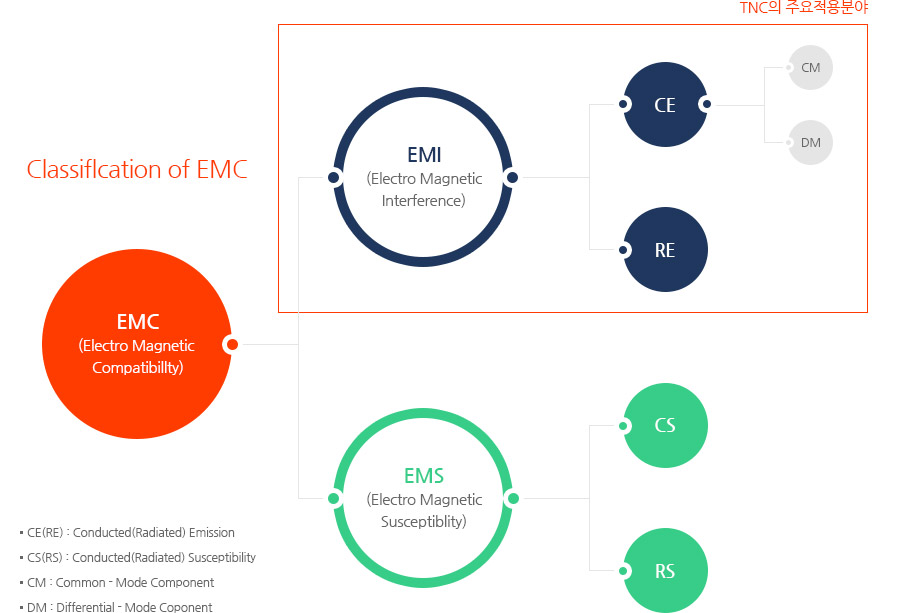

Classiflcation of EMC

국내외 EMC 규격

현재 국제 및 국내적으로 적용되는 규격은 나라마다 약간의 차이가 있으나 일반적으로 국제전파장해특별위원회(CISPR)에서 발간되는 규격을 자국의 규격으로 채택하고 있다. 전자파 장해 및 내성의 최적 조건을 만족시키기 위해 국제적 전문가 그룹으로 구성된 CISPR에서 매년 회의를 개최하여 규격의 제 개정 작업을 추진하고 있으며 각 국의 의견을 최대한 반영, 투표에 의해 규격을 확정시키고 있다.

EMC 관련 국제기구들

  • IEC(국제전기표준회의) : International Electrotechnical Commission.
  • ISO(국제표준화기구) : International Standardization Organization.
  • CISPR(국제무선장해특별위원회) : Comite International Special des perturbation Radioelectrique.
  • CCIR.(국제무선통신자문위원회) : Comite Consultatif International des Radio Communications
  • CCITT(국제전신전화자문위원회) : International Telegraph and Telephone Consultative Committee.
  • IEEE(전기전자기술자학회) : Institute of Electrical and Electronics Engineers, Inc.
  • FCC(연방통신위원회) : Federal Communications Committee.
  • NEMA(미국전기공업회) : National Electrical Manufactures Association.
  • NBS(미국표준국) : National Bureau of Standard.
  • VDE(독일전기기술협회인증시험부) : Verband Deutscher Elektrotechnicker.
  • ANSI(미국규격협회) : American National Standard Institute.
  • EIA(전자공업회) : Electronic Industries Association.
  • FAA(연방항공국) : Federal Aviation Administration.
  • NSA(국가안전국) : National Security Agency.
  • VCCI(일본전자파규격) : Voluntary Control Council for Interference by information technology equipment.
